HGA 5% Filtre Harmonique Actif
TMS & TCI depuis plus de 16 ans la différence en service et solutions de qualité de l'onde pour le marché canadien.
Brochure Filtres Harmonique Actif

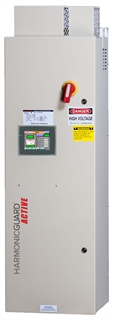

HGA 5 % Filtre Harmonique Actif
Limite activement la Distorsion Harmonique
-
Réduction du 'TDD' à 5% ou mieux à pleine charge
-
Conforme à IEEE-519 2014
-
Améliore le facteur de puissance vrai - améliore l'efficacité énergétique
-
Système appliqué - CCM et tableau de distribution
-
Écran tactile
-
UL 508 Certifié. Pas de 'SCCR' requis par la norme UL pour les filtres.
-
Les options de communication comprennent Modbus RTU sur RS485, EtherNet/IP, Modbus TCP/IP et DeviceNet.
Convient aux endroits étroits
Dans un endroit étroit? La configuration HGA minimise l'espace requis pour la mitigation des harmoniques dans un alignement d'équipement, maximisant l'espace d'installation pour des utilisations plus productives. Par exemple, notre filtre actif HarmonicGuard de 200 A a été redessiné pour avoir la même forme que notre filtre populaire HGA 250 A et convient à l'intégration dans un espace de CCM.
Nouvelles Fonctionnalités Disponibles
Des nouvelles fonctionnalités sont disponibles pour la famille de filtre actif performant. Cette dernière version inclut une fonctionnalité supplémentaire qui permet au HGA de fonctionner dans une gamme d'applications plus étendue et de résoudre un éventail plus large de problèmes d'harmoniques.
 |
Le Conditionneur de Ligne Actif HGA
Le filtre harmonique actif HGA surveille activement le courant de charge et réagit à des changements de charge presque instantanément, tout en amenant le facteur de puissance vrai près d'une valeur unitaire:
-
Correction du courant non linéaire presque en temps réel
-
Synchronisation des ondes de courant et de tension
-
Tente toujours d'atteindre le facteur de puissance unitaire
-
Ne jamais permettre le facteur de puissance en avance
|

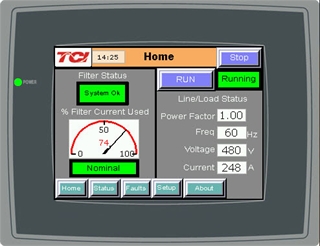

Nouvel Affichage Vidéo IHM
Écran tactile IHM 6'', 65k couleur à fonctionnalité complète.
|
 |
Harmoniques et Qualité de L'onde
Des entraînements à fréquence variable et d'autres types de charges non linéaires prennent la puissance d'entrée de l'utilité et la modifie pour une utilisation plus efficace au sein d'une large gamme d'applications. Le processus de conversion crée une distorsion de courant et de tension.
Si les charges non linéaires représentent une partie importante de l'ensemble des charges installées, cette distorsion commence à causer des problèmes dans tout le système électrique:
-
Surchauffe des transformateurs et des équipements de distribution
-
Déclenchement aléatoire de disjoncteur
-
Les équipements sensibles peuvent faire défaut
-
Facteur de puissance faible
Performance

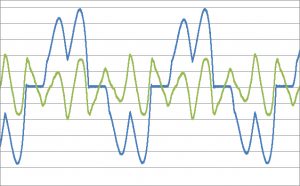

| Forme d'onde de charge non linéaire |
|

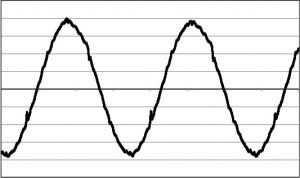

Forme d'onde résultante du courant de ligne avec le HGA |
 |
|
 |
| Forme d'onde non filtrée avec injection de courant du HGA |
|
|
En surveillant activement le courant de ligne ou de charge, le filtre harmonique HGA détermine la nature et la quantité de courants harmoniques dans le système et l'annule en injectant des quantités égales de courants harmoniques en opposition de phase. Un contrôleur ''DSP'' haute vitesse, selon les règles de l'art, et un convertisseur de puissance avec ''IGBT'' à base d'impulsions « PWM» aident à fournir une compensation pratiquement en temps réel de charge non linéaire exigée par un EFV et d'autres applications. Intrinsèquement, le HGA tente de synchroniser le courant de ligne avec la tension, résultant un facteur de puissance de déplacement presque unitaire. Ainsi, le HGA offre des solutions à la fois pour la compensation du courant harmonique et du courant réactif.
Rencontre les Recommandations IEEE-519 sur les Harmoniques
Le filtre actif HGA fournit une solution rentable et efficace permettant à l'utilisateur de répondre aux exigences de IEEE-519. Grâce à un logiciel d'analyse harmonique, TMS peut aider les clients à répondre à IEEE-519. Les applications typiques incluent:
Les Filtres HGA par rapport aux autres Solutions Harmoniques
Le filtre actif HGA peut être une meilleure solution globale de système par rapport aux EFV 18 impulsions qui sont grands et coûteux ou les filtres passifs à applications multiples:
Configuration de Bus D'alimentation pour CCM ou Panneau de Distribution
Ce filtre pour bus d'alimentation peut être raccordé directement au bus de puissance dans des CCM standard et des configurations de panneau de distribution. Comme pour les autres conceptions pour bus d'alimentation, une impédance doit être installée sur le côté de la charge du filtre HGA.
Spécification du Produit
-
Réduction 'TDD' à 5% ou mieux, à pleine charge
-
Correction du facteur de puissance à 0,98 ou moins en retard
-
Facteur de puissance amélioré presque unitaire
-
Temps de réponse de moins de 8 ms pour des niveaux de changements de charge
-
Des filtres supplémentaires peuvent être ajoutés pour augmenter la capacité de correction
-
Les unités peuvent être mis en parallèle sans aucune calibration
-
Mise en service de façon autonome
-
Conception modulaire
-
Annulation d'harmonique jusqu'au 50e harmonique
Le filtre harmonique actif HGA est une solution très sophistiquée, stable et efficace pour la compensation d'harmoniques et de puissance réactive.
La Norme IEEE 519-2014
Table 2 - Limites de distorsion du courant pour les systèmes de 120 V à 69 kV
| Distorsion du courant harmonique maximum en pourcentage de IL |
| Ordre des harmoniques individuels (harmoniques impaires) a, b |
| ISC/IL |
3≤h<11 |
11≤h<17 |
17≤h<23 |
23≤h<35 |
35≤h≤50 |
TDD |
| <20c |
4.0 |
2.0 |
1.5 |
0.6 |
0.3 |
5.0 |
| 20<50 |
7.0 |
3.5 |
2.5 |
1.0 |
0.5 |
8.0 |
| 50<100 |
10.0 |
4.5 |
4.0 |
1.5 |
0.7 |
12.0 |
| 100<1000 |
12.0 |
5.5 |
5.0 |
2.0 |
1.0 |
15.0 |
| >1000 |
15.0 |
7.0 |
6.0 |
2.5 |
1.4 |
20.0 |
aLes harmoniques paires sont limitées à 25% des limites harmoniques impaires ci-dessus.
bDes distorsions de courant qui se traduisent par un décalage CC, par exemple les convertisseurs de demi-onde, ne sont pas autorisées.
cTous les équipements de production d'électricité sont limités à ces valeurs de distorsion de courant, quel que soit le ISC/IL réel.
où
ISC = courant de court-circuit maximum au PCC.
IL = courant de charge maximum de la demande (composante de fréquence fondamentale) au PCC dans des conditions normales d'opérations de charge.
Manuels - Actuel et Ancien
Le tableau ci-dessous contient des liens vers des manuels de filtres actifs actuels et anciens. La version du logiciel du filtre est noté sur l'écran À propos, sur l'écran IHM.
